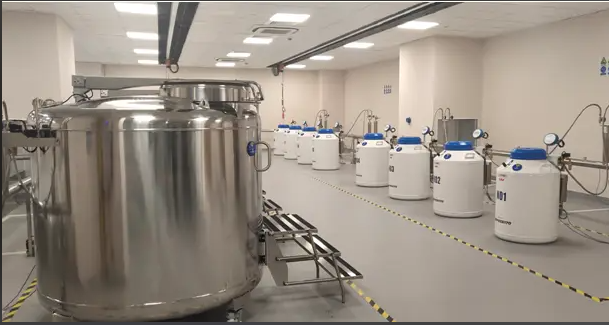

液氮自動化控制系統在長期運行過程中，受低溫環境侵蝕、零部件老化和工況變化等因素影響，難免出現各類故障。液氮加注系統的程序故障通常不是單一因素所致，而是傳感器失效、執行機構卡滯、控制邏輯缺陷及外部干擾等多重因素交織的結果。掌握系統的故障排查方法和日常維護要點，對于保障設備連續運行至關重要。
一、傳感器相關故障的排查
傳感器故障是液氮自動補液系統常見的異常原因，主要表現為補液觸發信號失真。
液位傳感器方面，電容式探頭長期在低溫環境下工作可能出現絕緣性能下降或信號漂移。排查時首先檢查傳感器連接線纜是否松動或破損，接頭處有無結霜導致的接觸不良。然后使用標準校準工具對傳感器進行零點和量程校準。必要時應采用替代傳感器進行比對測試，驗證系統讀數是否正常。
溫度傳感器(如PT100)的常見故障包括引線斷裂和測量誤差偏大。低溫條件下線纜變脆，振動或彎折容易造成內部斷線。建議定期檢測傳感器電阻值是否在對應溫度范圍，偏差超過允許值時應予以更換。信號線應全程采用屏蔽電纜并單獨穿管敷設，減少電磁干擾。
壓力傳感器零點漂移是較易被忽視的問題。罐內無壓力狀態下，傳感器輸出應接近4mA(對應0MPa)。若零點偏離，應進行重新標定。傳感器安裝時應垂直安裝于氣相空間接口，避免液氮直接沖擊傳感膜片產生測量誤差。
二、執行機構常見故障及處理
電磁閥故障在液氮系統執行機構中較為突出，表現形式包括卡滯、動作遲緩和密封失效等。
閥芯結冰卡死是低溫閥門的典型問題。液氮流經閥門時，外界水蒸氣在閥體表面凝結結冰，嚴重時可導致閥芯無法動作。解決措施包括：為電磁閥加裝電加熱套(功率約50W)，在閥體周圍維持一定的環境溫度;在PLC程序中設置定期短時啟閉動作，利用閥門活動防止凍結。如果閥門已卡死，需先進行化冰處理再檢查閥芯能否復位。
閥門密封失效分為內漏和外漏兩類。內漏表現為閥門關閉后仍有介質流通，外漏則是密封面或連接處有氮?dú)庖莩?。排查時可通過聽音(泄漏處有氣流聲)或涂抹檢漏液觀察氣泡來判斷。密封件屬于易損件，建議按使用時長或動作次數制定更換周期。
低溫泵啟動不穩定也是常見問題。排查時應首先檢查PLC輸出回路中繼電器觸點是否正常、有無接觸不良或燒損。其次檢查泵體供電電壓是否穩定，電機絕緣是否良好。低溫泵的機械密封在-196℃工況下是薄弱環節，如發現密封件泄漏，需及時更換并確認密封沖洗氮?dú)饣芈氛！?
三、控制程序與通信故障處理
PLC程序運行異常的表現形式包括補液邏輯錯誤、報警誤觸發和通信中斷等。
補液邏輯錯誤常見于傳感器信號干擾導致的數據跳變。例如液位數據瞬間大幅度波動，PLC據此誤判為液位偏低而啟動補液，結果造成過量補液溢出。排查時可通過監控程序在線觀察傳感器原始數值，檢查是否有周期性跳變現象。信號干擾的源頭可能是變頻器、大功率電機等設備，解決措施包括改用屏蔽電纜、單獨布線、增加信號隔離器。
報警誤觸發通常與閾值設置過于嚴苛或傳感器偶爾異常有關。分析時應導出歷史數據，查看報警觸發時刻前后相關聯的參數變化趨勢，判斷報警信號的合理性。若屬于閾值設置問題，可結合工況調整報警區間;若屬于傳感器偶發性異常，則需進一步排查傳感器硬件。
通信中斷問題的排查思路是逐段檢查通信鏈路。首先確認PLC通信模塊指示燈狀態是否正常，再檢查網線或串口線物理連接是否牢固。液氮系統的低溫高濕環境可能加速連接器氧化，建議定期清潔通信接口觸點。對于使用Modbus
RTU等串行通信的場景，終端電阻匹配是否正確也是容易被忽視的因素。
四、日常維護計劃
液氮系統PLC控制的日常維護應形成制度化安排，按周期執行不同深度的維護項目。
日常巡檢內容主要包括：通過HMI界面查看各項運行參數的實時趨勢，確認壓力、液位和溫度均在正常范圍內;檢查電氣柜內是否有結霜、冷凝水或異常氣味;確認UPS電源指示燈狀態正常。
周檢內容可涵蓋：檢查閥門動作是否靈活，有無異常聲響;清潔傳感器探頭，去除表面冰霜;檢查接線端子緊固情況，是否有松動或氧化。對于安裝在室外的設備，還需檢查防水密封是否完好。
月檢建議包括：使用標準壓力源對壓力傳感器進行校準，檢查密封件老化情況;檢查PLC模塊運行指示燈是否正常，有無異常告警代碼;備份PLC程序和運行參數，妥善保存?zhèn)浞菸募?
季檢和年檢屬于深度維護：進行系統聯調測試，逐一驗證所有安全聯鎖功能的可靠性——包括壓力安全閥手動開啟測試、氧濃度報警聯動測試以及斷電保護測試;更換到達使用壽命的易損件，如電磁閥密封件、傳感器探頭和繼電器;全面檢查電氣系統的絕緣和接地情況;根據一年來的運行數據優化PID參數和報警閾值。
五、備件管理與應急方案
合理的備件儲備能大幅縮短故障停機時間。建議根據設備關鍵性和采購周期，準備以下備件：常用傳感器各類型至少一套、關鍵電磁閥至少一套、PLC輸入輸出模塊和通信模塊各一套、中間繼電器和熔斷器等電氣元件若干。
應急方案方面，應針對可能出現的典型故障場景(如主傳感器失效、電磁閥卡死、PLC停機)預先編寫應急處置步驟，并對操作人員進行培訓。定期開展應急演練，使操作人員熟悉故障判斷方法和手動應急操作流程。
整體而言，液氮系統PLC控制的故障排查與維護是一項系統性工程。以傳感器檢查為起點、執行機構驗證為重點、程序邏輯分析為線索的分步排查法，結合制度化的預防性維護計劃，能夠有效降低突發故障率，延長系統使用壽命，為生產運行的連續性和樣本存儲的安全性提供堅實保障。
