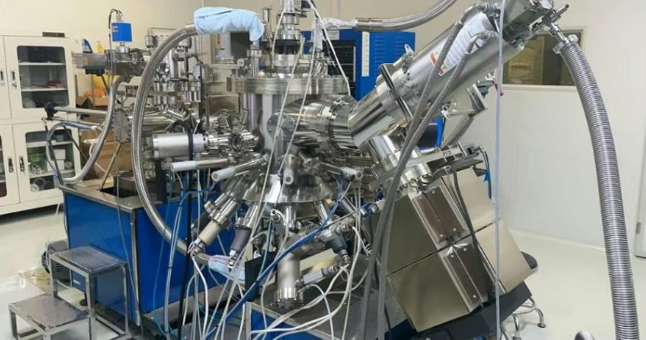

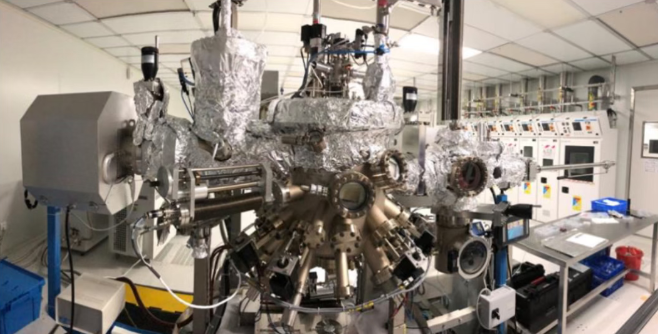

分子束外延（MBE）是一種在超高真空環境下精確沉積單晶薄膜的技術，廣泛應用于半導體激光器、探測器和量子器件研發。MBE設備對真空環境的要求往往達到10?1?
Torr以上，而液氮系統在其中扮演著重要角色。本文將梳理MBE液氮系統的主要功能、典型構成、常見配置及運行要點，為相關工藝和設備管理人員提供一份實用參考。
一、MBE設備為什么需要液氮系統

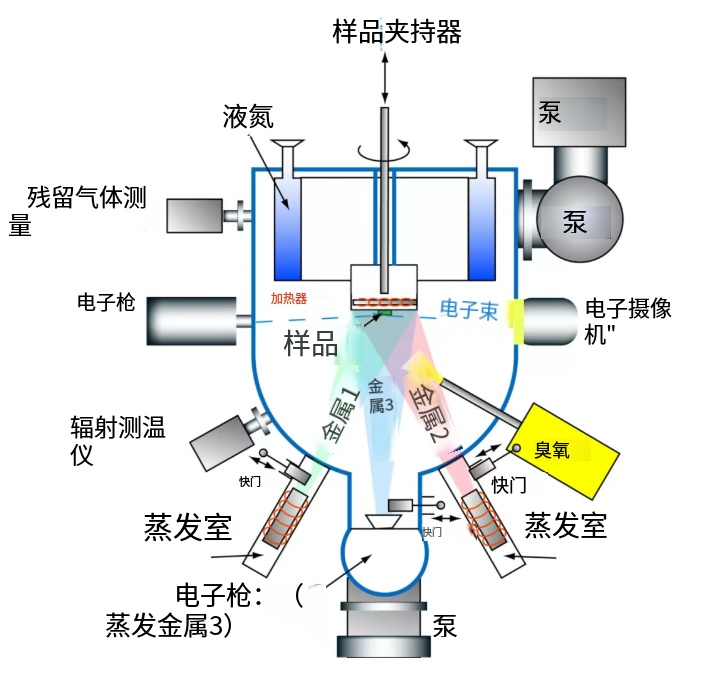

在MBE腔體中，蒸發源爐在高溫下產生分子束流，伴隨而來的還有熱量輻射和雜氣解析。液氮系統主要有以下作用：
1. 冷屏（Cryoshroud/
Cryopanel）的冷源
大型冷屏內通入液氮，其表面溫度降至約77
K（-196℃）。腔體內部件散發的熱量由冷屏吸收，顯著降低熱輻射對樣品和腔壁的影響。同時，冷屏的巨大低溫表面通過冷凝和捕集作用，有效吸附水汽、二氧化碳、有機分子等殘余氣體，提高有效抽速，維持超高真空。
2.
縮短抽空時間，改善真空品質
配合離子泵與鈦升華泵，液氮冷屏能快速將水汽分壓降下來，這對生長高質量單晶層有直接幫助。在進行長時間工藝時，冷屏持續工作可抑制腔體本底雜質回升。
3.
保護蒸發源與樣品
隔離各蒸發源之間的熱串擾，減少擋板動作、源爐升降溫帶來的真空波動，液氮系統起到了熱穩定與保護的雙重作用。
二、液氮系統的典型組成
MBE設備液氮系統并不只是簡單的液氮注入，而是一套包含供給、輸送、控制、傳感和安全保護的完整系統。
1.
液氮供應與輸送
通常由自增壓液氮杜瓦或小型液氮儲罐提供。使用真空絕熱管道連接到MBE腔體冷屏的入口，以減小傳輸過程中的冷量損失。管道須采用低熱漏設計，避免結霜結冰影響安全。
2.
相分離器與排氣
進入冷屏前，常配置氣液分離裝置，確保送入的是液態而非氣液混合物，避免氣堵。冷屏內部流道設計需能順暢排出氮氣，并配有背壓控制，使液氮在屏內適度流動，維持全面低溫。
3.
液位檢測與自動補液
為保證冷屏持續處于低溫狀態，系統依賴液位傳感器（如熱偶規式或電容式）監測冷屏回路的液位。當液位低于閾值，自動補液閥門開啟從杜瓦補充液氮。部分設備采用排氣溫度或壓力變化輔助判斷。
4.
安全泄壓與排氣處理
液氮系統必須設有安全閥和排氣管道，防止管路或冷屏因憋壓損壞。排氣應引至室外或安全區域，避免在室內造成缺氧風險。
三、常見運行模式與配置差異
根據設備規模和工藝要求，MBE液氮系統主要有兩種配置模式：
間歇補液模式
適用于小型研究型MBE。冷屏液氮夾層靠手動或定時補液，消耗量可通過杜瓦磅秤或單次補液周期估算。操作簡單，但液位波動較大，冷屏溫度可能出現周期性變化。
連續流動與自動維持模式
多在產品型或超穩定需求MBE上采用。通過自動控制閥維持液氮循環，配合排放背壓閥，保證冷屏內始終充滿液氮，溫度穩定，本底波動小。有些腔體還分設不同冷屏區域，獨立控溫。
四、液氮系統運行中的關注點
1.
液氮消耗與成本
冷屏尺寸、環境輻射、蒸發源擋板開啟頻率等都直接影響消耗量。建議記錄單位時間液氮用量，結合工藝步驟分析是否有異常升高。液氮供給不穩或杜瓦壓力不足，可能源自杜瓦自身升壓慢或管道漏熱。
2.
冷屏溫度與真空關聯
運行中若出現真空度緩慢上升，需觀察冷屏回溫跡象?？赡苁且旱a給不足、排氣不暢或冷屏流道有冰堵。定期烘烤腔體后，恢復液氮冷卻前要確保各密封面干燥，避免水汽凝結堵塞管路。
3.
防止熱沖擊與材料應力
MBE冷屏和密封件通常為不銹鋼、銅或無氧銅材質。在預冷或化霜時，升降溫速率宜平穩，過快的溫度變化可能引起焊縫泄漏。化霜時的水需通過排液口引出，防止污染腔體。
4.
氧氣富集風險
液氮冷卻的管道和冷屏表面，若暴露空氣，會導致氧氣冷凝并富集，有氧化或助燃危險。維護時需確保系統回溫至常溫并充分置換空氣。
五、日常維護與常見異常排除
-
補液不停但冷屏不冷：檢查相分離器是否正常工作，有無氣堵；管路真空絕熱層是否失效。
-
真空突然變差伴隨冷屏壓力升高：可能冷屏內部泄漏，氮氣引入真空腔，必須停機檢漏修復。
-
液氮管路外部嚴重結霜：表明絕熱層破損或連接處漏冷，需修復絕熱并注意防止凍傷。
建議定期校驗液位傳感器和補液閥門動作，檢查安全閥功能，保持排氣通道暢通無阻。設備長時間停機時，應排盡冷屏內液氮并用于干燥氮氣吹掃。
MBE液氮系統是維持超高真空、保證薄膜生長質量的關鍵輔助系統。它看似簡單，卻涉及低溫、流體、控制和安全的協同。深入理解其構成與運行特性，結合工藝需求做好配置與維護，才能讓液氮系統穩定服務于分子束外延這一要求嚴格的工藝環境。
