液氮汽化器內部結構圖

發布時間：2026-05-07，瀏覽量：150

一、空溫式汽化器

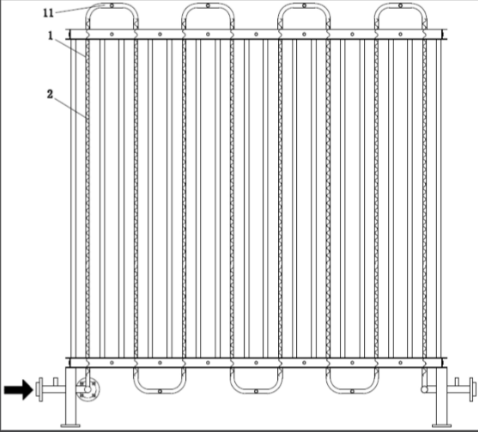

它不需要額外能量，靠空氣自然對流加熱。你看到的“大家伙”其實是一排排豎著的鋁管，內部結構可以拆成三部分：

1. 翅片換熱管（主體）
這是汽化器真正的“內部”，不過它本身就是裸露的，沒有外殼。每根管子截面是星形翅片結構：

中心圓孔：液氮/氮?dú)饬鬟^(guò)的通道，直徑通常10-30mm。
放射狀翅片：從中心向外伸出8-12片立翅，像星星。材料是導熱好的鋁合金，總換熱面積是光管的8-10倍。
連接方式：多根翅片管上下串聯，靠彎頭連接，形成一條蛇形流道。為了加大換熱面積，往往會用多組蛇形管并聯。

2. 底部集液管（進液/出氣總管）
所有并聯翅片管的底部會匯總到一根水平集液管上，管上鉆有小孔，將液氮均勻分配到每一路。這種強制均分設計能防止偏流——如果有的管路進液多、結霜快，會形成冰堵，導致局部壓力升高。

3. 部集氣管與溫度監測

部同樣有匯總管，已經氣化的常溫氮?dú)庥纱藚R集，送往用氣端。出口處會安裝溫度傳感器和結霜觀察口（其實就是一段裸露的連接管），一旦出口管段開始結霜，就說明換熱能力不足了，需要切換或停用化霜。

汽化器

二、水浴式汽化器（帶外殼）

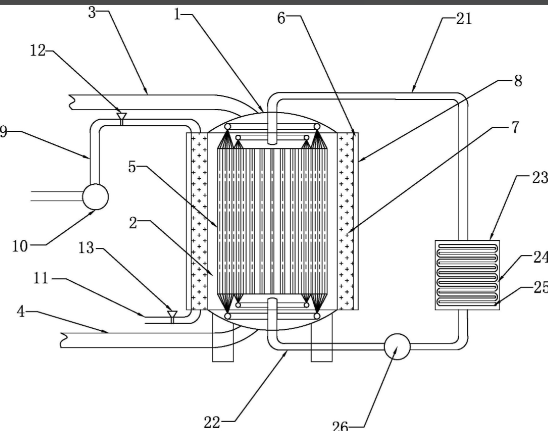

當環境溫度低或需要大流量恒溫供氣時，會采用水浴式，它有一個封閉筒體，內部結構是：

不銹鋼盤管：呈螺旋狀或蛇形盤繞在筒體內，液氮在里面走，管內壓力可高達幾十兆帕。
熱水/蒸汽加熱夾套或直管：盤管浸沒在60-80℃的熱水中（由電加熱或蒸汽通入維持水溫）。熱水在筒內由下而上流動，與盤管內的低溫流體逆流換熱。
破渦導流板：為防止熱水形成渦流短流，筒體內常焊有弓形隔板，引導水上下交錯沖刷盤管，提高換熱效率。
高壓汽化器專用結構：用于油田、氣密測試等場景時，盤管采用壁厚≥2mm的不銹鋼無縫管，繞制成直徑300-500mm的螺旋束，每一圈之間用定距塊隔開，確保水力沖刷間隙。筒體兩端往往有法蘭蓋，可抽出整個盤管芯子進行清洗或更換。

三、高壓與超高壓汽化器的內部細節

你之前問過壓力能達到70MPa，這類汽化器（如氮?dú)庠霎a(chǎn)車）內部結構更側重機械安全：

等強度彎管：所有彎頭都采用冷彎或熱推制成，彎曲半徑不小于管徑的3倍，減薄量嚴格控制在10%以內。
高壓管束密封：盤管與管板或集氣管的連接不使用常規脹接，而是球面密封、卡套接頭或焊接，承壓可達140MPa。
防自緊結構：由于深冷到常溫的巨大溫差，管道會產生熱脹冷縮。高壓汽化器內部會設置膨脹補償彎或滑動支架，避免把應力傳遞給外殼或支座。
