在生物樣本庫、半導體制造和醫療冷鏈等領域，液氮作為維持超低溫環境的核心介質，其供應系統的可靠性直接關系到樣本安全和生產連續性。過去，液氮補給多依賴人工巡檢或浮球閥控制，存在響應滯后、液位波動大、安全隱患高等不足。利用可編程邏輯控制器(PLC)構建自動化供液系統，已經成為行業升級的主流方向。從硬件選型、控制邏輯和人機交互三個維度，梳理液氮供液系統PLC控制架構的設計思路。
一、硬件架構的搭建思路
液氮供液系統的核心在于“精準感知”與“快速響應”。PLC作為控制中樞，硬件架構設計需從實際工況出發，綜合考慮低溫環境適應性和系統可靠性。
在傳感層配置上，液位監測通常采用電容式或差壓式液位計。電容式傳感器在-196℃環境下可準確識別液/氣界面變化，避免機械浮球在低溫下卡死的問題。溫度監控方面，鉑電阻傳感器(PT100或PT1000)在-200℃至100℃范圍內的精度可達±0.25℃，分辨率達0.01℃。壓力傳感器則需選用擴散硅式或金屬膜片式，量程覆蓋0至1.6MPa或更高，輸出4-20mA或RS485信號接入PLC模擬量模塊。

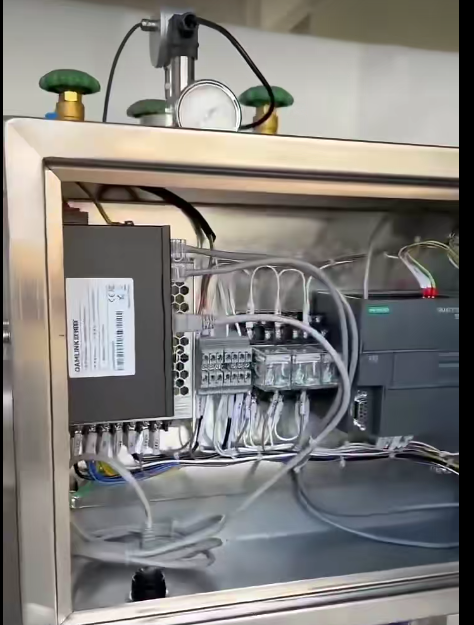

控制器選型需結合系統規模綜合評估。I/O點數在128以內的小型系統，西門子S7-1200、三菱FX5U等緊湊型PLC性價比突出，且支持Modbus等常用通信協議-。I/O點數超過512、需冗余配置的大型系統，可考慮S7-400H或羅克韋爾GuardLogix等冗余架構，保障故障時無擾切換-。對于預算受限的實驗室場景，Arduino
Mega加擴展板的方案成本可控在300元以內，但需注意工業環境的抗干擾能力。
執行機構的匹配同樣關鍵。液氮電磁閥需選用直動式或先導式低溫專用閥型，閥體采用316L不銹鋼，密封件選用聚四氟乙烯或Viton材料，響應時間控制在0.5秒以內。PLC輸出模塊需具備足夠的驅動電流，建議配置中間繼電器以隔離干擾信號。在長距離輸送場景中，還可引入變頻低溫泵，配合PID算法實現流量連續調節。
二、控制邏輯的設計要點
液氮蒸發率受環境溫度、罐體真空度和用氣量多因素影響，開關量控制(啟/停)容易導致液位劇烈波動，加速設備老化。引入閉環控制算法是提升系統穩定性的有效手段。
液位-壓力雙閉環控制是應用較廣的策略。主環以液位控制為基準，當液位偏離設定值(如80%)時，PLC計算偏差并生成基礎補液指令。副環監測罐內壓力變化，動態修正補液量——壓力偏高時適當減少補液以防止氣相膨脹，壓力偏低時加速補液以維持正壓防止倒吸。這種方法將液位與壓力兩個耦合變量納入統一控制框架，避免了單一參量調節導致的相互干擾。
針對液氮系統閥門處常見的冰堵問題，PLC程序中可嵌入定期脈沖解凍邏輯。具體做法是每隔固定周期或檢測到流量異常時，自動執行短時關閉再快速開啟的動作，利用壓力波破碎冰晶。同時設置進出口溫差異常監測，溫差超過設定閾值時觸發報警并切換備用回路。
對于溫度控制要求較高的場景(如半導體晶圓冷卻)，可采用模糊PID算法。與傳統PID相比，模糊PID能根據溫度變化趨勢自適應調整比例、積分和微分參數。某半導體工廠應用該策略后，冷卻系統溫度波動從±1.2℃收窄至±0.3℃。
三、人機交互與數據追溯
現代PLC系統不單是控制器，更是數據匯集節點。HMI觸摸屏界面應直觀展示液位曲線、溫度分布、閥門狀態和累計消耗量，支持參數在線修改(需權限認證)，降低操作人員的學習成本。
數據追溯功能對于樣本安全至關重要。建議PLC內部以每分鐘一次的頻率存儲至少一年的歷史運行數據。一旦發生異常事件，可導出完整數據鏈進行溯源分析，明確故障是設備原因還是操作失誤。有條件的企業可將數據上傳至MES系統，實現單臺設備液氮消耗量的精細化管理。
遠程監控能力也是系統集成的重要考量。通過Modbus TCP或OPC
UA協議，PLC可與上位機SCADA系統對接，操作人員在中控室或移動終端即可查看運行狀態、接收報警推送，減少現場巡檢頻次，提升管理效率。
四、典型應用場景
在生物樣本庫場景中，液氮自動補液系統通過稱重式與電容式雙冗余液位監測，在液位低于20%時自動啟動補液，達到80%時停止，可有效規避人工巡檢遺漏導致樣本解凍的風險。對于半導體制造中的晶圓冷卻工藝，系統通過大口徑真空夾套管道實現50-100L/min的大流量供液，配合自動溫控確保金屬部件均勻降溫，提升工藝一致性。
總體來看，液氮供液系統PLC控制架構的設計，需在硬件可靠性與控制策略先進性之間找到平衡。合理的架構設計不僅能降低液氮蒸發損耗、延長設備使用壽命，更重要的是為下游應用提供穩定可靠的低溫保障。
