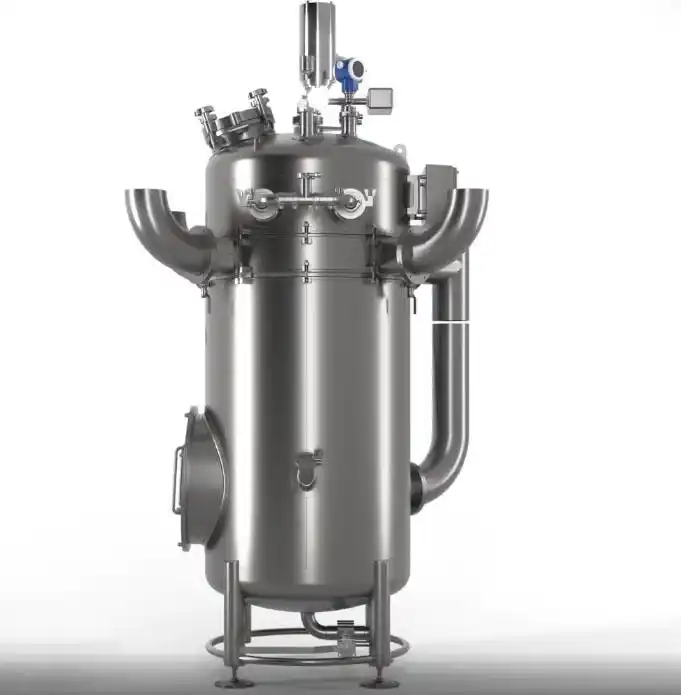

液氮造粒機也常被行業內稱作液氮制粒機、低溫顆粒成型設備，主要利用-196℃超低溫液氮瞬間制冷凝固液態物料，將藥液、膠體、試劑溶液、功能性原料加工成均勻球狀顆粒。憑借低溫速凍、無高溫變性、顆粒純度高的優勢，廣泛應用于生物制藥、保健食品、精細化工、醫美原料等領域。
在造粒生產作業中，液氮供液的穩定性、壓力恒定度、供液量度，直接決定顆粒成型率、粒徑均勻度以及成品良品率，是整套造粒設備的核心命脈。很多中小型生產廠家仍沿用原始人工手動補液模式，依靠操作人員實時觀察造粒倉白霧濃度、人工啟閉閥門調節供液量，易出現供液不足、壓力波動、供液過量等問題，直接引發顆粒塌陷、粘連、泛白、成型殘缺等不良品問題，同時還會造成液氮無端浪費，增加生產安全隱患。
為解決上述生產痛點，現階段主流液氮造粒設備均配套專屬自動供液控制系統。該系統依托傳感采集、智能電控、穩壓執行三大單元，形成動態閉環調節，可根據造粒機實時工況自動匹配供液量，全程無需人工干預。一線設備調試與生產運維經驗，剖析自動供液系統結構、自控邏輯，對比兩套主流供液方案，并補充安裝調試、故障排查、日常保養相關實操內容，為生產企業優化造粒工藝、搭建自動化供液體系提供完整參考。
一、手動供液模式的生產弊端
相較于液氮靜態儲存罐，液氮造粒機屬于連續性動態生產設備，造粒倉內部液氮液面、氣相溫度需時刻保持恒定狀態，手動粗放式供液完全無法適配規模化量產需求，具體弊端集中在四點：
1.
供液精度差，產品不良率居高不下：人工僅能憑借肉眼觀察倉內霧氣、液面高度判斷供液時機，無法把控瞬時供液流量。供液偏少，造粒倉溫度上浮，物料下落無法瞬間凝固，出現顆粒粘連、變形;供液過量，倉內液氮液位過高，飛濺浸泡成品顆粒，不僅增加液氮損耗，還會導致部分原料顆粒凍裂報廢。
2.
壓力波動大，破壞成型環境：手動開關閥門加注液氮時，管路壓力驟升驟降，造粒倉內部冷熱氣流紊亂。穩定的低溫氣相層是顆粒成型的基礎，氣流紊亂會直接打亂物料下落軌跡，造成粒徑大小不一、成品分散性差，無法滿足標準化出貨要求。
3.
人力成本高，無法量產作業：連續性造粒生產線需要專人值守，高頻次調節供液閥門、巡檢倉內工況，人員勞動強度大;且人工操作存在交接班盲區，夜間生產易出現供液斷層，設備無法實現24小時無人值守量產。
4.
安全隱患與耗材浪費雙重問題：頻繁手動拆裝管路、啟閉閥門，易引發液氮噴濺凍傷事故;同時人工供液普遍存在“多補防缺”的操作習慣，過量加注的液氮快速汽化排空，長期生產下液氮耗材成本損耗可達15%~25%。
二、自動供液系統整體結構與核心組件
液氮造粒機自動供液系統區別于普通樣本儲存罐補液系統，核心區別在于：儲存罐側重液位恒定，造粒機側重液位+溫度+管路壓力三位一體動態調節，既要維持造粒倉基礎液位，也要保障氣相低溫環境與管路供液壓力穩定。整套系統由五大核心組件構成，各模塊聯動閉環運行：
1.
數據采集單元：由低溫液位傳感器、倉內溫度傳感器、管路壓力傳感器組成。液位傳感器實時監測造粒倉液氮存量;PT100低溫溫度傳感器捕捉倉內氣相溫度;壓力傳感器監控前端供液管路壓力，三類數據同步轉化為電信號上傳至主控器，為供液調節提供數據支撐。
2.
智能主控單元：系統控制中樞，搭載專用造粒供液控制程序。工作人員可提前設定液位上下限、溫度閾值、供液壓力區間;主控單元實時對比采集數據與預設參數，自主下發供液、穩壓、停液、泄壓指令，同時具備過載保護、故障報警、運行數據記憶功能。
3.
執行調節單元：核心部件為低溫比例電磁閥、開關電磁閥、泄壓閥。普通開關閥僅能啟停供液，高配系統采用比例電磁閥，可根據工況動態調節閥門開合度，控制供液流量，適配不同產能、不同物料的造粒生產需求。
4.
動力供液單元：提供液氮輸送動力，分為自增壓供液罐、低溫增壓泵兩種形式，也是市面上兩種自動供液方案的核心劃分依據，下文單詳細拆解適配場景與優劣。
5.
輔助穩壓單元：包含真空保溫輸送軟管、緩沖穩壓罐、單向止回閥。主要作用是削弱供液瞬間壓力峰值，規避管路壓力震蕩，保證進入造粒機的液氮流量均勻、壓力平穩，從硬件層面保障顆粒成型一致性。
三、自動供液完整控制邏輯
液氮造粒機自動供液采用溫度優先、液位兜底、壓力穩壓的復合型閉環控制邏輯，區別于單一液位控制模式，完美適配動態連續生產場景，具體運行流程如下：
步，參數預設。操作人員結合物料屬性與設備產能，在主控面板設定三項基礎參數：造粒倉安全液位區間、成型溫度區間(常規維持-130℃~-160℃)、供液管路額定壓力;
第二步，實時監測。三類傳感器全天候同步采集造粒倉液位、內部氣相溫度、前端管路壓力，數據實時刷新并上傳至主控單元;
第三步，動態供液調節。正常生產狀態下，以溫度為首要調節依據：倉內溫度高于設定閾值時，主控增大電磁閥開合度，提升液氮供液量，快速降溫;溫度達標后，自動收窄閥門，維持低溫環境;
第四步，液位兜底防護。若生產消耗過快導致液位跌破下限，系統強制啟動補液程序，優先補足基礎液位，防止液位過低造成物料直接擊穿低溫層，出現批量報廢;液位觸達上限后立即停止供液，避免液氮溢出;
第五步，壓力穩壓保護。當供液管路壓力超出額定區間，穩壓單元自動泄壓或降低供液速率;壓力過低時聯動供液設備升壓，始終將供液壓力控制在穩定范圍;
第六步，異常報警。出現管路泄漏、超溫、液位超限、壓力異常等故障時，系統即刻觸發聲光報警，同步暫停供液，規避生產事故。
四、兩種主流自動供液實現方案
結合供液動力來源，目前液氮造粒機行業分為自增壓式自動供液、增壓泵式穩壓供液兩種方案，分別適配小型試產設備與大型量產生產線，企業可根據設備臺數、日產能靈活選型。
1. 自增壓罐式自動供液系統
該方案以自增壓液氮儲罐作為供液源，依托儲罐自主增壓產生的壓差輸送液氮，配套智能控制器、比例電磁閥、穩壓緩沖組件組成一體化供液系統，是單臺、小型造粒機的主流標配方案。工作原理為：利用儲罐內部少量液氮自主汽化升壓，當罐內壓力達到0.04~0.06MPa時，依靠內外壓力差完成液氮輸送，全程無需機械泵體驅動。
適配場景：單臺/兩臺小型液氮造粒機、實驗室試樣生產、新品工藝調試、小批量定制化生產。
方案優勢：設備結構簡單，無運動機械部件，故障率低;投入成本低，無需鋪設復雜防爆管路;運行無噪音，能耗幾乎可以忽略;斷電后仍可依靠儲罐壓力完成短時應急供液，適配間歇性生產模式。
方案短板：供液流量上限固定，無法支撐多臺設備同步量產;儲罐壓力會隨液位下降小幅波動，高負荷連續生產時，需要人工定期輔助補壓。
2. 低溫增壓泵集中供液系統
該方案屬于量產高配供液方案，以大容量固定式液氮儲罐為總供液端，搭配專用低溫液氮增壓泵、多路分流閥組、集中電控系統，可同時為多臺造粒設備同步穩壓供液。由增壓泵提供恒定輸送壓力，不受儲罐液位高低影響，配合比例電磁閥立調節每臺造粒機的供液流量，真正實現一機一策精細化供液。
適配場景：3臺及以上造粒機組生產線、制藥規模化量產、高頻次24小時連續生產、高標準成品顆粒生產項目。
方案優勢：供液壓力恒定無波動，完美適配長時間連續生產;多機組立控溫控液，互不干擾;控溫精度可達±2℃，液位誤差≤3mm，成品顆粒成型率可達98%以上;支持遠程數據監控、生產數據溯源，便于車間統一管理。
方案短板：整體采購與安裝成本偏高;需要鋪設防爆保溫管路，對車間場地通風、供電條件有硬性要求;增壓泵屬于易損件，需按周期做專業保養。
五、系統安裝調試與選型規范
1. 選型參考建議
單臺造粒機、日產能低于500KG、以試樣和小批量生產為主，優先選擇自增壓式自動供液系統，性價比高;多機組流水線、24h不間斷量產、對顆粒均勻度要求嚴苛(醫藥原料)，直接選用低溫增壓泵集中供液方案;嚴禁使用普通手提液氮罐直接對接造粒機，罐體壓力不穩定，易引發供液中斷、成品批量報廢。
2. 安裝核心要點
，傳感器分別布置在造粒倉中下區域與氣相上層，液位傳感器避開物料滴落區域，溫度傳感器遠離液氮直供口，防止數據采集失真;第二，輸送管路必須采用雙層真空保溫軟管，減少輸送途中液氮汽化損耗，管路轉彎處盡量采用大弧度彎角，降低壓力損耗;第三，電控柜遠離造粒倉正下方區域，規避液氮泄漏、冷凝水汽侵蝕電路;第四，供液儲罐需立放置在通風防爆區域，與造粒設備保持安全間距。
3. 標準化調試流程
步，空載通電調試，校驗傳感器信號、電磁閥開合、報警功能是否正常;第二步，管路密封性測試，充壓靜置30分鐘，排查接口滲漏、結霜異常問題;第三步，空載溫控測試，設定標準溫度區間，測試系統自動供液、穩壓、停液聯動效果;第四步，帶料試生產調試，結合實際物料微調供液閾值，優化流量參數，直至顆粒成型穩定，方可正式投產。
六、日常維護與常見故障解決辦法
1. 日常保養細則
每日生產結束后，清理傳感器探頭表面冰霜與物料殘渣，復位電磁閥初始狀態;每周檢查管路接口密封件、真空軟管老化情況，及時更換破損配件;每月校準溫度、液位傳感器參數，消除數據偏差;每季度對增壓泵、穩壓罐做泄壓保養，清理管路內部雜質，延長設備使用壽命。
2. 高頻故障及對應解決方案
故障一：造粒倉溫度居高不下，系統供液無力：多為管路壓力不足、電磁閥開度受限、管路汽化嚴重;處理方式：上調供液端基礎壓力，清理電磁閥閥芯雜質，縮短供液管路長度，增加保溫防護。
故障二：供液頻繁啟停，溫度上下波動劇烈：參數閾值區間設置過窄、傳感器位置不合理;處理方式：適當放寬溫液閾值，重新調整傳感器安裝位置，規避液氮直吹區域。
故障三：電磁閥響應遲緩、供液滯后：低溫結霜卡滯、線路接觸不良;處理方式：停機除霜，檢查線路接線端子，故障嚴重直接更換原廠低溫專用電磁閥。
故障四：自增壓罐升壓緩慢，供液斷斷續續：增壓閥堵塞、內膽真空性能衰減;處理方式：拆解清洗增壓閥組件，真空失效罐體立即返廠檢修，禁止帶病生產。
液氮造粒機自動供液的核心本質，是打破人工粗放式供液模式，通過溫度、液位、壓力三位一體的復合型閉環控制系統，根據生產工況動態調節液氮供給量，讓造粒倉始終處于成型環境。相較于傳統手動供液，自動化供液不僅能將液氮耗材損耗降低15%~25%，還能大幅提升成品顆粒成型率與產品一致性，減少殘次品產出。
對于小型試制車間，結構簡單、低成本的自增壓供液系統是優升方案;面向醫藥、精細化工等量產流水線，低溫增壓泵集中供液系統更適配長期連續化、標準化生產。生產企業在搭建供液系統時，需結合產能規模、物料等、車間場地綜合選型，同時落實常態化設備校準與維護工作，在降本、增效、安全生產三個維度，大化釋放自動化設備的生產價值。
