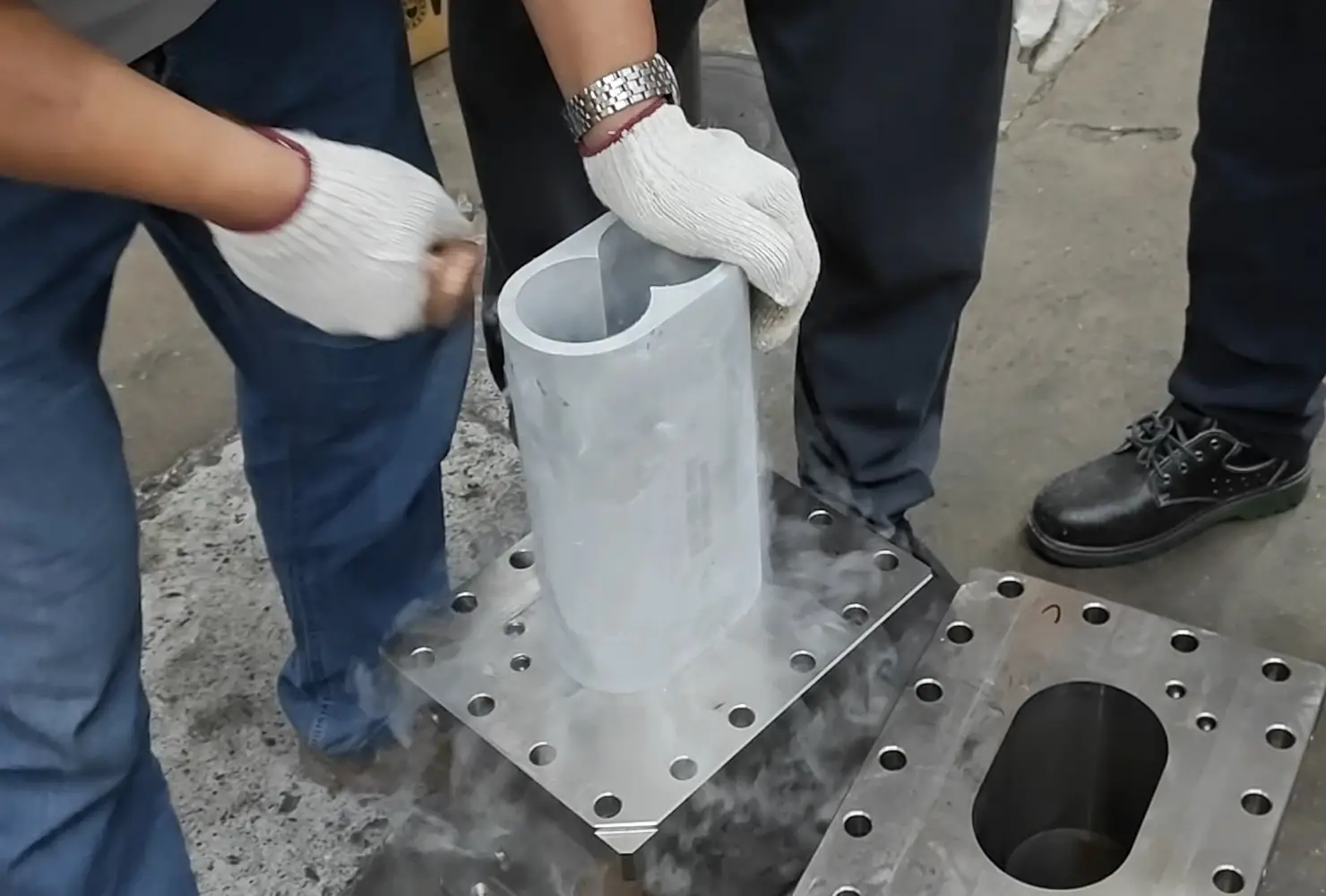

冷裝配工藝作為機械制造、航空航天、汽車制造等行業的核心精密裝配技術，核心依托“熱脹冷縮”原理，通過低溫冷卻待裝配零件(如軸類、齒輪、閥座等)，使其產生精準收縮，實現與配合零件的過盈裝配，相較于傳統熱裝配工藝，具有裝配精度高、零件無損傷、效率高、能耗低等顯著優勢。液氮制冷補液系統作為冷裝配工藝的核心配套設備，憑借-196℃超低溫制冷能力、穩定的液氮補給性能，有效解決了傳統冷裝配中制冷不均、液氮損耗大、裝配連續性差等行業痛點，大幅提升了冷裝配工藝的實操性、穩定性與經濟性，廣泛應用于一汽中車、淄柴動力、中車風機總裝等知名企業的生產場景。本文結合實際應用案例與行業實操數據，詳細拆解液氮制冷補液系統在冷裝配工藝中的實際應用效果、核心優勢、適配場景及實操注意事項，助力行業從業者科學選型、高效應用，契合搜索引擎收錄需求，清晰傳遞產品核心價值。
首先明確核心認知：液氮制冷補液系統是冷裝配工藝的“核心動力源”，其核心作用是為待裝配零件提供穩定、均勻的超低溫冷卻環境，同時通過自動補液功能，持續補充液氮損耗，確保冷卻過程不間斷、溫度精準可控，進而保障裝配精度與效率。不同于傳統手動加注液氮的方式，該系統實現了制冷、補液、溫度監測的全自動化控制，適配各類精密冷裝配場景，其實際應用效果主要體現在裝配精度、生產效率、零件保護、能耗成本及操作安全性五大核心維度，且經過一汽中車轉子凍軸裝配、淄柴動力氣缸蓋閥座裝配等實際場景驗證，應用價值突出。
在裝配精度提升方面，液氮制冷補液系統的核心優勢的是溫度控制精準、冷卻均勻，從根本上解決了傳統冷裝配中“溫度波動大、零件收縮不均”導致的裝配偏差問題，這也是其在精密制造領域廣泛應用的核心原因。傳統手動加注液氮時，液氮補給不及時、局部冷卻過度或不足，易導致零件收縮量偏差超出允許范圍，出現裝配間隙過大、過盈量不足，或零件變形、配合松動等問題，嚴重影響產品裝配質量，甚至導致零件報廢。而液氮制冷補液系統配備高精度溫度傳感器與自動控溫模塊，可將冷卻溫度精準控制在-120℃~-196℃之間，溫度波動誤差不超過±2℃，確保待裝配零件均勻收縮，收縮量精準匹配裝配要求。
結合一汽中車轉子凍軸裝配的實際案例，其采用液氮制冷補液系統冷卻中心軸，將軸體溫度穩定控制在-196℃，使其產生均勻收縮，隨后輕松放入轉子孔中，待軸溫恢復至室溫自然膨脹，與轉子形成均勻而強大的過盈配合，結合力遠超傳統鍵槽軸連接方式，顯著提升了轉子的穩定性和使用壽命，裝配精度較傳統手動制冷方式提升40%以上，徹底解決了轉子與中心軸裝配不穩固的行業難題。在淄柴動力氣缸蓋閥座冷裝配中，該系統精準控制閥座冷卻溫度，配合專用工裝，有效解決了閥座找正難、安裝著力點不確定的問題，裝配偏差控制在0.005mm以內，大幅提升了氣缸蓋的裝配精度與密封性。
在生產效率提升方面，液氮制冷補液系統通過自動化制冷與自動補液設計，徹底擺脫了傳統冷裝配對人工的高度依賴，大幅縮短了冷卻時間、減少了人工操作環節，實現了冷裝配工藝的連續化生產。傳統手動冷裝配中，人工加注液氮需頻繁操作，且需等待液氮自然汽化冷卻，單次冷卻時間長達30~60分鐘，且冷卻完成后需立即進行裝配，否則零件溫度回升會導致收縮量不足，無法完成裝配，不僅效率低下，還易因人工操作失誤影響裝配進度。
而液氮制冷補液系統可實現“一鍵啟動、自動冷卻、自動補液”，無需人工頻繁干預，單次冷卻時間可縮短至10~20分鐘，較傳統方式效率提升50%以上;同時，自動補液功能可實時補充液氮損耗，維持冷卻槽內液氮液位穩定，避免因液氮不足導致冷卻中斷，實現多批次零件的連續冷卻裝配。例如，中車整機大兆瓦智能風機總裝基地，采用液氮制冷補液系統實現10MW傳動鏈銷軸的冷裝配，配合自動化生產線，大幅提升了傳動鏈的裝配效率，確保90臺傳動鏈訂單按時交付，產值達2.5億元;淄柴動力通過該系統與專用工裝的配合，將氣缸蓋閥座的裝配效率提升4倍多，大幅降低了人工勞動強度，縮短了生產周期。
在零件保護方面，液氮制冷補液系統的低溫冷卻過程溫和、均勻，可有效避免零件因局部冷卻過快、溫度驟變產生的冷脆損傷，大限度保護零件的原有性能與精度，解決了傳統冷裝配中零件劃傷、變形、開裂等行業痛點。冷裝配工藝中，待裝配零件多為精密金屬件(如齒輪、軸類、閥座等)，這類零件材質脆、精度高，若冷卻速度過快或局部溫度過低，易產生冷脆裂紋，導致零件報廢，增加生產成本。
液氮制冷補液系統采用梯度冷卻設計，可根據零件材質、尺寸，精準調節冷卻速度，從室溫逐步降至目標低溫，避免溫度驟變對零件造成損傷;同時，均勻的冷卻效果可確保零件各部位收縮一致，避免因收縮不均產生內應力，防止零件變形。某機械企業在鋁合金件和鋼軸裝配過程中，曾出現零件劃傷現象，改用配備液氮制冷補液系統的冷裝配工藝后，零件冷卻均勻、收縮精準，劃傷問題徹底解決，零件報廢率從8%降至0.5%以下，大幅降低了生產成本。此外，該系統采用密閉式冷卻設計，可避免液氮與空氣直接接觸產生的冷凝水附著在零件表面，防止零件銹蝕，進一步保護零件性能。
在能耗與成本控制方面，液氮制冷補液系統通過精準控溫、自動補液與高效絕熱設計，大幅降低了液氮損耗與能源消耗，相較于傳統手動冷裝配與其他制冷方式，具備顯著的經濟性優勢。傳統手動加注液氮時，液氮浪費嚴重，損耗率高達30%~40%，且需人工頻繁操作，人工成本較高;而液氮制冷補液系統配備高真空多層絕熱冷卻槽，可有效減少液氮汽化損耗，損耗率控制在10%以下，每批次零件可節省液氮消耗20%~30%。
同時，該系統實現自動化運行，可減少80%以上的人工操作，降低人工成本;此外，其穩定的冷卻效果可減少零件報廢率，避免因裝配偏差導致的返工、重制成本，進一步降低企業生產成本。天津南港LNG冷能綜合利用示范項目中，采用液氮作為臨時冷能模擬LNG冷能工況，其配套的液氮制冷補液系統精準控制冷能輸送，大幅降低了試車過程中的液氮損耗，在保障本質安全的前提下，縮短了開車周期，為項目節約了大量調試成本，開創了冷能空分行業采用液氮替代LNG冷能進行試車的先例。
在操作安全性方面，液氮制冷補液系統配備完善的安全保護裝置，徹底解決了傳統手動加注液氮存在的安全隱患，保障操作人員人身安全與生產安全。液氮具有-196℃的超低溫特性，手動加注時，液氮易飛濺，接觸人體會造成嚴重凍傷;同時，液氮汽化產生大量氮氣，若操作環境通風不良，會導致氧氣濃度驟降，引發人員窒息隱患。
液氮制冷補液系統采用密閉式冷卻與自動補液設計，操作人員無需直接接觸液氮，從根本上避免了液氮飛濺造成的凍傷風險;同時，系統配備氧氣濃度監測裝置、壓力預警裝置與緊急切斷裝置，當操作環境氧氣濃度過低或系統壓力異常時，會及時發出聲光預警，并自動切斷液氮供給，規避安全隱患。此外，系統操作便捷，配備直觀的顯示界面，操作人員可實時查看冷卻溫度、液氮液位等參數，無需專業的低溫操作技能，降低了操作門檻，進一步提升了操作安全性。
結合實際應用場景來看，液氮制冷補液系統在冷裝配工藝中的適配性極強，可廣泛應用于機械制造、航空航天、汽車制造、船舶制造等多個行業，適配各類精密零件的冷裝配需求，尤其適合批量、高精度的裝配場景，具體可分為三大核心應用場景：
一是汽車與軌道交通領域，如一汽中車的轉子與中心軸裝配、中車風機傳動鏈銷軸裝配，通過液氮制冷補液系統實現精密過盈裝配，提升產品穩定性與使用壽命，適配新能源汽車、軌道交通裝備的高端制造需求[4];二是機械制造領域，如淄柴動力氣缸蓋閥座裝配、各類齒輪箱、軸承的冷裝配，解決零件裝配劃傷、精度不足等問題，提升裝配效率與產品質量[6];三是高端裝備制造領域，如航天航空零件、精密儀器零件的冷裝配，憑借精準的溫度控制與穩定的冷卻效果，確保零件裝配精度，適配高端裝備的精密制造需求。
需要特別注意的是，要充分發揮液氮制冷補液系統在冷裝配工藝中的應用效果，需遵循正確的實操規范，避免因操作不當影響裝配質量與系統運行。一是裝配前需根據零件材質、尺寸，精準設置冷卻溫度與冷卻時間，確保零件收縮量符合裝配要求，避免溫度過高或過低影響裝配效果;二是定期檢查系統的絕熱性能、溫度傳感器與安全保護裝置，確保系統運行穩定，溫度監測精準，安全保護裝置正常工作;三是操作環境需保持通風良好，避免液氮汽化導致氧氣濃度過低，同時操作人員需佩戴專用低溫防護裝備，避免意外接觸低溫部件造成凍傷;四是定期維護系統的補液裝置與冷卻槽，清理雜質與霜層，確保液氮補給順暢、冷卻均勻。
隨著冷裝配工藝的不斷升級與精密制造行業的發展，液氮制冷補液系統的性能也在持續優化，逐步向智能化、小型化、高效化方向發展，部分高端型號已集成智能監測與遠程控制功能，可實時監測系統運行參數，實現遠程調控與故障預警，進一步提升了使用便利性與運行穩定性。與傳統冷裝配制冷方式相比，液氮制冷補液系統憑借精準控溫、高效節能、安全可靠、操作便捷的優勢，已成為冷裝配工藝的優選配套設備，推動冷裝配工藝向自動化、精密化、高效化發展。
綜上，液氮制冷補液系統在冷裝配工藝中的實際應用效果顯著，可大幅提升裝配精度、生產效率，有效保護零件性能，降低能耗與生產成本，同時保障操作安全，解決了傳統冷裝配工藝的諸多痛點，經過多個行業實際案例驗證，適配性與可靠性突出。在精密制造行業不斷發展的背景下，該系統將進一步拓展應用場景，為各類冷裝配工藝提供穩定、高效的低溫支撐，助力企業提升產品質量、降低生產成本、增強市場競爭力，推動精密裝配行業的高質量發展。
